Basınçlı ekipmanların güvenli bir şekilde tasarlanması, üretilmesi ve Avrupa Birliği pazarında serbestçe dolaşabilmesi için belirli teknik ve yasal gerekliliklerin karşılanması gerekir. Bu gerekliliklerin temelini oluşturan düzenlemelerden biri PED (pressi Equipment Directive – Basınçlı Ekipmanlar Direktifi)‘dir. PED, belirli basınç seviyelerinin üzerinde çalışan ekipmanların güvenlik, kalite ve uygunluk kriterlerini belirleyen Avrupa Birliği mevzuatıdır.
Basınçlı kaplar, buhar kazanları, ısı eşanjörleri, reaktörler, proses tankları, boru sistemleri ve emniyet ekipmanları gibi birçok ürün, yüksek basınç altında çalıştığından üretim süreçlerinde hata kabul etmez.
Kaynak mühendisliği açısından değerlendirildiğinde PED; malzeme seçimi, kaynak prosedürlerinin hazırlanması, kalite kontrol süreçleri, tahribatsız muayene uygulamaları ve üretim dokümantasyonunun uluslararası standartlara uygun şekilde yürütülmesini zorunlu kılar. Bu sayede hem üretici firmalar hem de son kullanıcılar açısından daha güvenilir ürünler ortaya çıkar.
PED’nin temel amacı; Avrupa Birliği ülkelerinde kullanılan basınçlı ekipmanların ortak güvenlik kriterlerine göre üretilmesini sağlamak, kullanıcı güvenliğini artırmak ve teknik engelleri ortadan kaldırarak ürünlerin serbest dolaşımını desteklemektir.
PED Belgesinin Amacı
PED Direktifi, yalnızca yasal bir zorunluluk olmanın ötesinde güvenli ve sürdürülebilir üretimi teşvik eden kapsamlı bir kalite sistemidir. Başlıca amaçları şunlardır:
- Basınçlı ekipmanların güvenli şekilde tasarlanmasını sağlamak.
- Üretim süreçlerinde uluslararası standartlara uyumu artırmak.
- Kaynaklı imalat kalitesini güvence altına almak.
- Patlama ve basınç kaynaklı iş kazalarını önlemek.
- Avrupa Birliği ülkelerinde ortak teknik kurallar oluşturmak.
- cet işaretlemesi için gerekli teknik altyapıyı sağlamak.
- Ürün performansının izlenebilir olmasını sağlamak.
- Üretici ile son kullanıcı arasında güven oluşturmak.
Bu hedefler sayesinde PED kapsamındaki ürünler hem Avrupa pazarında kabul görmekte hem de yüksek güvenlik beklentilerini karşılamaktadır.
PED Belgesi Neden Önemlidir?
Basınç altında çalışan ekipmanlarda meydana gelebilecek arızalar, yalnızca ekonomik kayıplara değil; çevresel felaketlere ve ciddi iş kazalarına da neden olabilir. Bu nedenle üretim sürecinin her aşaması mühendislik prensiplerine ve uluslararası standartlara uygun olarak yürütülmelidir.
PED Belgesi sayesinde:
- Ürün güvenliği artırılır.
- Üretim süreçleri standartlaştırılır.
- Kalite kontrol sistemi güçlenir.
- Kaynak prosedürleri doğrulanır.
- Tahribatsız muayene süreçleri etkin şekilde uygulanır.
- cet işaretleme süreci kolaylaşır.
- İhracat süreçlerinde rekabet avantajı elde edilir.
- Müşteri güveni ve marka değeri yükselir.
Özellikle enerji, petrokimya, doğal gaz, kimya, gıda ve ilaç sektörlerinde faaliyet gösteren firmalar için PED uygunluğu, uluslararası projelerde tercih edilmenin önemli kriterlerinden biridir.
PED Kapsamına Giren Ürünler
PED Direktifi, belirli teknik kriterleri sağlayan çok sayıda basınçlı ekipmanı kapsar. Bunlardan bazıları şunlardır:
- Basınçlı kaplar
- Buhar kazanları
- Isı eşanjörleri
- Proses tankları
- Reaktörler
- Endüstriyel boru hatları
- Basınçlı hava tankları
- Genleşme tankları
- Emniyet vanaları
- Basınç emniyet ekipmanları
- Borulama sistemleri
- Basınç altında çalışan filtreler
- Gaz depolama tankları
- Kimyasal proses ekipmanları
Bu ekipmanların tasarımından son kontrollerine kadar tüm süreçler PED gerekliliklerine uygun olarak yürütülmelidir.
Kaynak Mühendisliği ve PED İlişkisi
Kaynaklı imalat, basınçlı ekipman üretiminin en kritik aşamalarından biridir. Kaynak bölgesinde oluşabilecek kusurlar, ekipmanın servis ömrünü ve güvenliğini doğrudan etkiler. Bu nedenle PED kapsamında üretim yapan işletmelerde kaynak mühendisliği önemli bir rol üstlenir.
Kaynak mühendisleri;
- Uygun kaynak yöntemini belirler.
- WPS (Kaynak Prosedür Şartnamesi) hazırlar.
- PQR ve WPQR çalışmalarını yönetir.
- Kaynakçı yeterliliklerini kontrol eder.
- Tahribatsız muayene planlarını oluşturur.
- Isıl işlem süreçlerini takip eder.
- Üretim dokümantasyonunu hazırlar.
- Kalite kontrol faaliyetlerini koordine eder.
Bu çalışmalar sayesinde hem PED gereklilikleri karşılanır hem de güvenilir ve uzun ömürlü basınçlı ekipmanlar üretilir.
PED Belgesi: PED (2014/68/EU) kapsamında yer alan basınçlı ekipmanlar, taşıdıkları risk seviyesine göre farklı kategorilere ayrılır. Bu kategoriler belirlenirken ekipmanın maksimum çalışma basıncı (PS), hacmi (V), nominal çapı (DN), içerdiği akışkanın tehlike sınıfı ve çalışma koşulları dikkate alınır. Risk seviyesi arttıkça uygulanacak uygunluk değerlendirme prosedürleri ve denetim gereklilikleri de artmaktadır.
SEP (Sound Engineering Practice)
PED kapsamındaki en düşük risk grubudur. Bu ürünler cet işareti taşımaz ancak iyi mühendislik uygulamalarına uygun olarak tasarlanmalı ve üretilmelidir.
Kategori I
Düşük risk grubunda yer alan basınçlı ekipmanları kapsar. Üretici, uygunluk değerlendirmesini belirli koşullar altında kendi sorumluluğunda gerçekleştirebilir.
Kategori II
Orta risk seviyesindeki ekipmanları kapsar. Bu kategoride bazı üretim aşamalarında Onaylanmış Kuruluş (Notified Body) denetimi gerekebilir.
Kategori III
Yüksek riskli ekipmanların yer aldığı gruptur. Üretim süreci, kalite yönetimi, testler ve dokümantasyon daha kapsamlı şekilde denetlenir.
Kategori IV
En yüksek risk grubudur. Nükleer tesisler, büyük basınçlı kaplar ve kritik proses ekipmanları gibi yüksek güvenlik gerektiren ürünler bu kapsamda değerlendirilir. Üretimin tüm aşamalarında bağımsız denetim ve belgelendirme zorunludur.
PED ve cet İşareti Arasındaki İlişki
PED kapsamında yer alan ürünlerin büyük bir kısmı Avrupa Birliği pazarına sunulmadan önce cet işareti almak zorundadır. cet işareti, ürünün ilgili Avrupa mevzuatlarına uygun olarak üretildiğini ve gerekli güvenlik şartlarını karşıladığını gösterir.
Ancak cet işaretinin alınabilmesi için yalnızca ürünün kaliteli olması yeterli değildir. Üreticinin aşağıdaki süreçleri eksiksiz tamamlaması gerekir:
- Teknik dosyanın hazırlanması
- Risk analizinin yapılması
- Uygunluk değerlendirmesinin tamamlanması
- Gerekli testlerin gerçekleştirilmesi
- Performans ve güvenlik şartlarının doğrulanması
- Kalite yönetim sisteminin uygulanması
- Uygunluk Beyanı (EU Declaration of Conformity) hazırlanması
Bu süreçlerin tamamlanmasının ardından ürün üzerine cet işareti iliştirilebilir.
PED Belgesi Alım Süreci
PED belgelendirme süreci sistematik bir mühendislik yaklaşımı gerektirir. Sürecin başarılı şekilde tamamlanabilmesi için aşağıdaki adımlar izlenmelidir.
1. Ürün Analizi
İlk aşamada ürünün PED kapsamına girip girmediği belirlenir. Çalışma basıncı, hacim, akışkan türü ve kullanım amacı değerlendirilir.
2. Risk Kategorisinin Belirlenmesi
Ürün uygun kategoriye (SEP, I, II, III veya IV) yerleştirilir. Bu aşama uygulanacak uygunluk değerlendirme modülünü belirlediği için oldukça önemlidir.
3. Tasarım İncelemesi
Mühendislik hesapları, malzeme seçimi ve teknik çizimler incelenir. Ürünün ilgili standartlara uygunluğu kontrol edilir.
4. Kaynak Prosedürlerinin Hazırlanması
Basınçlı ekipman üretiminde kaynak işlemleri büyük önem taşır. Bu nedenle;
- WPS hazırlanır.
- PQR çalışmaları yapılır.
- WPQR onayları alınır.
- Kaynakçılar EN ISO 9606 kapsamında belgelendirilir.

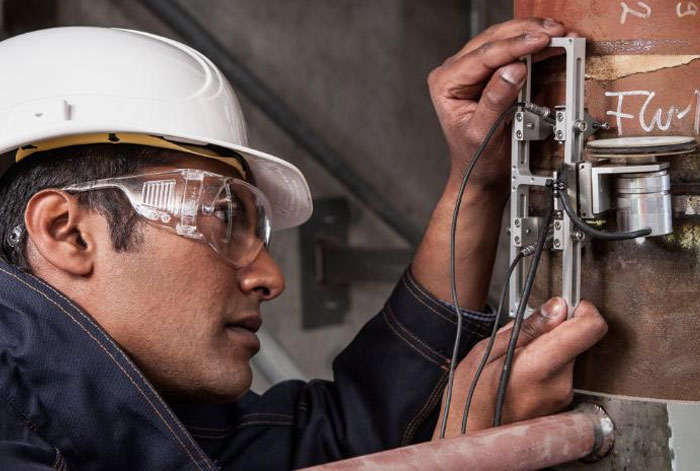

5. Kalite Kontrol
Üretim sırasında ve sonrasında kalite kontrol faaliyetleri gerçekleştirilir.
Bu kapsamda;
- Görsel Muayene (VT)
- Sıvı Penetrant Testi (PT)
- Manyetik Parçacık Testi (MT)
- Ultrasonik Test (UT)
- Radyografik Test (RT)
gibi tahribatsız muayene yöntemleri uygulanabilir.
6. Son Denetim
Ürün teknik şartnameye uygunluğu açısından son kez kontrol edilir. Gerekli belgeler hazırlanır ve uygunluk değerlendirme süreci tamamlanır.
PED Kapsamında Kullanılan Standartlar
PED tek başına uygulanan bir sistem değildir. Birçok uluslararası standart ile birlikte çalışır.
En yaygın kullanılan standartlar şunlardır:
ISO 3834
Kaynaklı imalat yapan işletmeler için kalite yönetim standardıdır.
EN 13445
Basınçlı kapların tasarım ve üretim standardıdır.
EN 13480
Endüstriyel metal borulama sistemleri standardıdır.
EN ISO 9606
Kaynakçı yeterlilik standardıdır.
EN ISO 14731
Kaynak koordinasyon faaliyetlerini tanımlar.
EN ISO 15614
Kaynak prosedürü yeterlilik testlerini kapsar.
ASME Section IX
Uluslararası projelerde sıklıkla kullanılan kaynak prosedürü ve kaynakçı yeterlilik standardıdır.
Kaynak Prosedürlerinin PED’deki Önemi
Basınçlı ekipmanların güvenliği büyük ölçüde kaynak kalitesine bağlıdır. Bu nedenle PED kapsamında kullanılan kaynak prosedürleri ayrıntılı şekilde hazırlanmalı ve doğrulanmalıdır.
İyi hazırlanmış bir WPS sayesinde;
- Kaynak yöntemi standart hale gelir.
- Operatör hataları azalır.
- Tekrarlanabilir kalite sağlanır.
- Üretim maliyetleri düşer.
- Kaynak kusurları en aza iner.
- Denetim süreçleri kolaylaşır.
Kaynak mühendisleri bu süreçte malzeme özelliklerini, kaynak parametrelerini, ön tav ve son tav sıcaklıklarını, dolgu metallerini ve kaynak sıralamasını ayrıntılı olarak belirler.
PED’de Fabrika Üretim Kontrolü (FPC)
Fabrika Üretim Kontrolü (Factory Production Control – FPC), üretimin her aşamasının sistematik olarak izlenmesini sağlayan kalite yönetim mekanizmasıdır.
FPC sistemi kapsamında;
- Malzeme giriş kontrolleri yapılır.
- Malzeme sertifikaları doğrulanır.
- Kaynak sarf malzemeleri takip edilir.
- Ölçüm cihazlarının kalibrasyonu kontrol edilir.
- Üretim kayıtları tutulur.
- Kaynak işlemleri izlenebilir hale getirilir.
- Son ürün testleri kayıt altına alınır.
Etkin bir FPC sistemi sayesinde hem PED gereklilikleri karşılanır hem de müşteri taleplerine uygun, yüksek kaliteli ve güvenilir ürünler üretilebilir.
