Tahribatsız Muayene: Endüstriyel üretimde kalite ve güvenlik, yalnızca doğru tasarım ve kaliteli malzeme seçimiyle sağlanmaz. Üretim sürecinde yapılan kaynak işlemleri, döküm, dövme, talaşlı imalat ve montaj faaliyetlerinin belirlenen kalite kriterlerine uygun olduğunun doğrulanması gerekir. Ancak birçok durumda ürünün kesilmesi, kırılması veya kullanılamaz hâle getirilmesi mümkün değildir. İşte bu noktada Tahribatsız Muayene (Non-Destructive Testing – NDT) yöntemleri devreye girer.
Tahribatsız muayene; bir malzeme, kaynaklı birleşim veya ekipmanın fiziksel bütünlüğüne zarar vermeden, yüzey ve iç yapısında oluşabilecek kusurların tespit edilmesini sağlayan test ve muayene yöntemlerinin genel adıdır. Bu yöntemler sayesinde ürün kullanılabilir durumda kalırken kalite güvence süreçleri etkin bir şekilde yürütülür.
NDT uygulamaları; kaynaklı imalat, çelik konstrüksiyon, basınçlı kap üretimi, boru hatları, petrokimya tesisleri, enerji santralleri, savunma sanayi, gemi inşa, havacılık, otomotiv ve makine imalatı gibi birçok sektörde kritik öneme sahiptir.
Tahribatsız Muayenenin Önemi
Üretim sırasında oluşan çatlaklar, gözenekler, cüruf kalıntıları, eksik nüfuziyet veya laminasyon gibi kusurlar ilk bakışta fark edilmeyebilir. Bu kusurlar ürünün hizmet ömrü boyunca ciddi arızalara, üretim kayıplarına ve güvenlik risklerine neden olabilir.
Profesyonel NDT uygulamaları sayesinde:
- Ürün güvenliği artırılır.
- Kaynak hataları erken aşamada belirlenir.
- Büyük arızaların önüne geçilir.
- Tamir maliyetleri azaltılır.
- Üretim kalitesi yükseltilir.
- Standartlara uygunluk doğrulanır.
- İşletmenin güvenilirliği artar.
- Müşteri memnuniyeti güçlenir.
Tahribatsız Muayene Hangi Alanlarda Kullanılır?
NDT yöntemleri birçok endüstriyel uygulamada kullanılmaktadır.
Başlıca kullanım alanları:
- Kaynaklı imalat
- Çelik konstrüksiyon
- Basınçlı kap üretimi
- Boru hatları
- Rafineriler
- Doğal gaz tesisleri
- Enerji santralleri
- Gemi inşa sanayi
- Savunma sanayi
- Havacılık ve uzay sanayi
- Otomotiv sektörü
- Vinç ve kaldırma ekipmanları
- Depolama tankları
- Makine imalatı
Tahribatsız Muayene Yöntemleri
Kullanılacak yöntem; malzeme türüne, kusurun tipine, ürün geometrisine ve ilgili standartlara göre belirlenir.
Görsel Muayene (VT)
Visual Testing (VT), en temel ve en yaygın kullanılan tahribatsız muayene yöntemidir.
Kaynak tamamlandıktan sonra ilk olarak uygulanır.
Kontrol edilen başlıca kusurlar:
- Yüzey çatlakları
- Gözenekler
- Yanma olukları
- Eksik dolgu
- Kaynak sıçramaları
- Hizalama hataları
- Kaynak ölçüleri
- Deformasyon
Avantajları:
- Düşük maliyetlidir.
- Hızlı uygulanır.
- Özel ekipman gerektirmez.
- Diğer NDT yöntemleri için ön değerlendirme sağlar.
ISO 17637 standardına göre uygulanır.
Sıvı Penetrant Muayenesi (PT)
Penetrant Testing (PT), yüzeye açık kusurların tespit edilmesinde kullanılan etkili bir yöntemdir.
Çalışma prensibi:
- Temizlenen yüzeye penetrant uygulanır.
- Penetrant çatlaklara nüfuz eder.
- Fazlalık temizlenir.
- Geliştirici uygulanır.
- Kusurlar görünür hâle gelir.
Kullanım alanları:
- Paslanmaz çelik
- Alüminyum
- Döküm parçalar
- Kaynak dikişleri
Avantajları:
- Küçük çatlakları belirleyebilir.
- Uygulaması kolaydır.
- Düşük maliyetlidir.
Manyetik Parçacık Muayenesi (MT)
Magnetic Particle Testing (MT), ferromanyetik malzemelerde yüzey ve yüzeye yakın kusurların belirlenmesini sağlar.
Yöntemin çalışma prensibi:
- Parça mıknatıslanır.
- Manyetik parçacık uygulanır.
- Kusur bölgelerinde manyetik alan bozulur.
- Parçacıklar bu bölgelerde toplanarak kusurları görünür hâle getirir.
Kullanım alanları:
- Karbon çelikleri
- Düşük alaşımlı çelikler
- Kaynaklı birleşimler
- Dövme parçalar
Avantajları:
- Hızlıdır.
- Hassastır.
- Yüzeye yakın çatlakları başarıyla belirler.
Ultrasonik Muayene (UT)

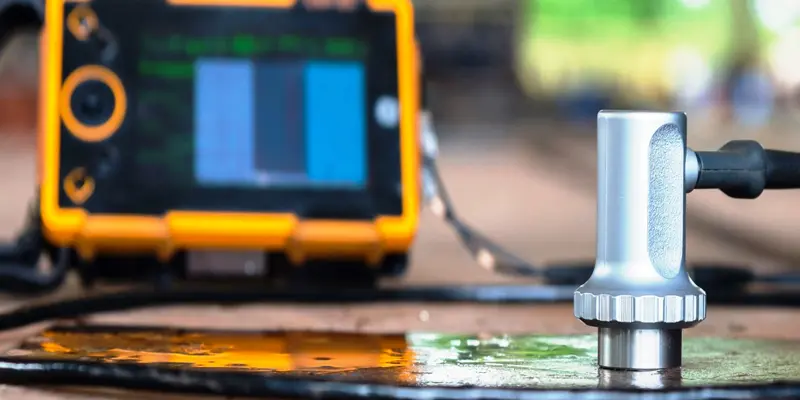

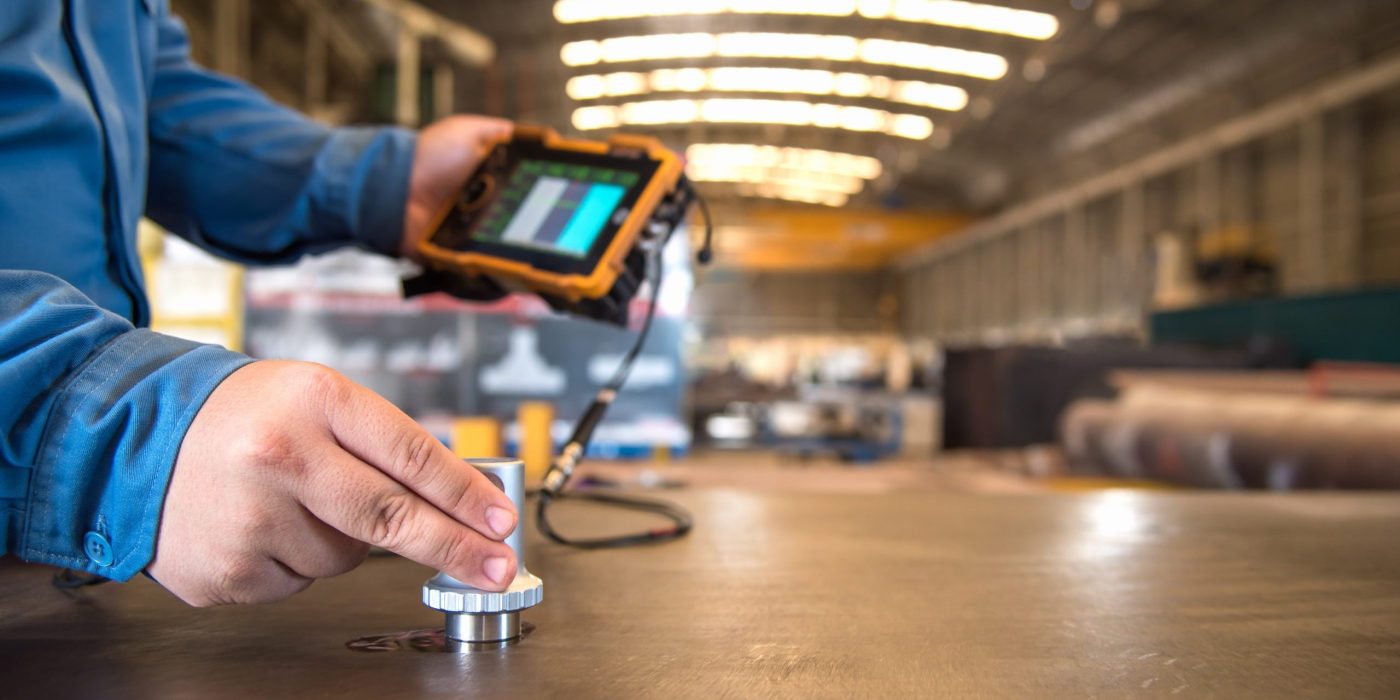

Ultrasonic Testing (UT), yüksek frekanslı ses dalgaları kullanılarak iç kusurların tespit edildiği gelişmiş bir muayene yöntemidir.
Tespit edilebilen kusurlar:
- İç çatlaklar
- Cüruf kalıntıları
- Eksik nüfuziyet
- Boşluklar
- Laminasyon
Avantajları:
- İç kusurları belirleyebilir.
- Radyasyon içermez.
- Kalın malzemelerde etkilidir.
- Sonuçlar hızlı alınabilir.
Enerji, basınçlı kap ve boru hattı projelerinde yaygın olarak uygulanmaktadır.
Radyografik Muayene (RT)
Radiographic Testing (RT), X-ışını veya gama ışınları kullanılarak iç kusurların görüntülenmesini sağlayan bir yöntemdir.
RT ile tespit edilen kusurlar:
- Gözenekler
- Cüruf kalıntıları
- Eksik nüfuziyet
- İç boşluklar
- Birleşme hataları
Avantajları:
- Kalıcı görüntü elde edilir.
- İç yapı ayrıntılı incelenebilir.
- Yüksek doğruluk sağlar.
Ancak radyasyon içerdiği için uygulamalar yalnızca yetkili personel tarafından güvenlik kurallarına uygun şekilde gerçekleştirilmelidir.
Girdap Akımları Muayenesi (ET)
Eddy Current Testing (ET), elektriksel iletken malzemelerde yüzey ve yüzeye yakın kusurların belirlenmesinde kullanılan elektromanyetik bir yöntemdir.
Kullanım alanları:
- Havacılık parçaları
- Isı değiştirici boruları
- İnce cidarlı malzemeler
- Otomotiv parçaları
Avantajları:
- Temassız ölçüm yapılabilir.
- Boya üzerinden inceleme mümkündür.
- Hızlı sonuç verir.
Kaçak Testi (LT)
Leak Testing (LT), basınçlı sistemlerde sızıntıların belirlenmesi amacıyla uygulanır.
Kullanım alanları:
- Basınçlı kaplar
- Boru sistemleri
- Vanalar
- Isı değiştiriciler
- Depolama tankları
Tahribatsız Muayene Süreci
Başarılı bir NDT uygulaması belirli aşamalardan oluşur.
Muayene Planlaması
İlk olarak uygulanacak yöntem belirlenir.
Dikkate alınan kriterler:
- Malzeme türü
- Et kalınlığı
- Kusur tipi
- Kullanım amacı
- Standart gereklilikleri
Yüzey Hazırlığı
Muayene öncesinde yüzey temizlenir.
Temizlenen unsurlar:
- Yağ
- Boya
- Pas
- Cüruf
- Kir
Temiz yüzey, doğru sonuç alınması açısından büyük önem taşır.
Muayenenin Gerçekleştirilmesi
Yetkilendirilmiş NDT personeli tarafından ilgili standartlara uygun şekilde test uygulanır.
Sonuçların Değerlendirilmesi
Elde edilen bulgular ilgili kabul kriterlerine göre değerlendirilir.
Referans alınan standartlar:
- ISO 5817
- ASME
- AWS
- EN standartları
- Müşteri şartnameleri
Raporlama
Muayene sonunda detaylı rapor hazırlanır.
Raporda yer alan bilgiler:
- Muayene yöntemi
- Muayene tarihi
- Parça bilgisi
- Kullanılan ekipman
- Tespit edilen kusurlar
- Kabul/ret durumu
- Muayeneyi yapan personel bilgileri
Tahribatsız Muayenede Kullanılan Standartlar
Profesyonel NDT uygulamalarında uluslararası standartlara uyulması büyük önem taşır.
Başlıca standartlar:
ISO 9712
Tahribatsız muayene personelinin belgelendirilmesini düzenler.
ISO 17635
Kaynaklı birleşimlerde uygulanacak NDT kurallarını açıklar.
ISO 17637
Görsel muayene yöntemini tanımlar.
ISO 3452
Penetrant muayenesini düzenler.
ISO 17638
Manyetik parçacık muayenesi uygulamalarını açıklar.
ISO 17640
Ultrasonik muayene yöntemlerini kapsar.
ISO 17636
Radyografik muayene uygulamalarını tanımlar.
ISO 3834
Kaynaklı imalat kalite gereklilikleri kapsamında NDT faaliyetlerinin planlanmasını destekler.
Tahribatsız Muayenenin Avantajları
Profesyonel NDT uygulamaları işletmelere önemli avantajlar sağlar.
Ürün Zarar Görmez
Muayene sırasında ürün kullanılabilir durumda kalır.
Güvenliği Artırır
Kritik kusurlar erken aşamada tespit edilir.
Kaliteyi Yükseltir
Standartlara uygun üretim doğrulanır.
Maliyetleri Azaltır
Büyük arızalar ve garanti maliyetleri önlenir.
İzlenebilirlik Sağlar
Muayene kayıtları kalite yönetim sistemine katkı sağlar.
Uluslararası Standartlara Uyum Sağlar
İhracat projeleri ve üçüncü taraf denetimlerinde önemli avantaj sunar.
Dijital NDT Teknolojileri
Teknolojinin gelişmesiyle birlikte tahribatsız muayene yöntemleri de dijitalleşmiştir.
Günümüzde kullanılan sistemler:
- Dijital radyografi (DR)
- Faz dizilimli ultrasonik muayene (PAUT)
- Time of Flight Diffraction (TOFD)
- Drone destekli görsel muayene
- Robotik NDT sistemleri
- Yapay zekâ destekli kusur analizi
- Bulut tabanlı raporlama
Bu teknolojiler daha yüksek doğruluk, daha hızlı analiz ve daha güvenilir raporlama imkânı sunmaktadır.
Sonuç
Tahribatsız muayene (NDT), endüstriyel üretimde kalite, güvenlik ve güvenilirliğin sağlanmasında vazgeçilmez bir rol üstlenmektedir. Ürüne zarar vermeden gerçekleştirilen VT, PT, MT, UT, RT, ET ve LT gibi yöntemler sayesinde kaynaklı birleşimler ve diğer kritik parçalar ayrıntılı şekilde incelenebilir.
ISO 9712, ISO 17635, ISO 17637 ve ISO 3834 gibi uluslararası standartlara uygun olarak gerçekleştirilen NDT uygulamaları; işletmelerin kalite seviyesini yükseltir, maliyetleri azaltır, müşteri memnuniyetini artırır ve uluslararası projelerde güvenilir bir çözüm ortağı olmasına katkı sağlar.
